汽水混合加热器

点击: 日期:2016-09-18 10:13:18

汽水混合加热器,是我公司在比较多种加热器之特点的基础上,研发的新型加热器,主要用于生热水及其它生产,生活用水系统中。其特点如下:

  1,热效率高,蒸汽利用率近100%;

  2,热源蒸汽直接进入水箱,可省却热水用泵房设备,节省投资;

  3、水、汽分开控制,故水箱内剩余冷水可重复加热,控温方便;

  4、 与花管式等老式加热器比较,噪音振动大大降低。

二、结构及工作原理

  1、结构

  如图所示,浸没式加热器山芯体、壳体、 接管和法兰四部分构成。芯体材质为铸钢,表面镀铬,其他部分均为不锈钢精加工面成。

  ①进入芯体的蒸汽,沿侧壁斜向小孔高速喷出,其动能为水吸收,推动水沿芯体边缘切线方向流动,以较大角度与壳体内壁接触,受壳体阻拦面旋转。由于壳体容积设汁合理,水流旋转速度适宜且稳定。

  ②旋转水流不仅能更好地吸收蒸汽动能,消除噪声,也将蒸汽流冲散形成大量的微小汽水单元组合体,这种小体积的组合体混合时产生的噪声很低。实际检测,整个加热器的噪声约为50dB(A)。

  ③旋转热水流受其身离心的作用趋向壳体内壁,受挤压后从壳体上、下板外孔以一定的角速甩出,能推动附近乃致整个水箱中的水旋转,使水温趋于一致,

  ④热水从壳体上、下板外孔甩山后在壳体内形成负压,加热器外冷水沿壳体上、下板内孔吸入壳体内。

  ⑤如此循环将水箱中的水加热升温。

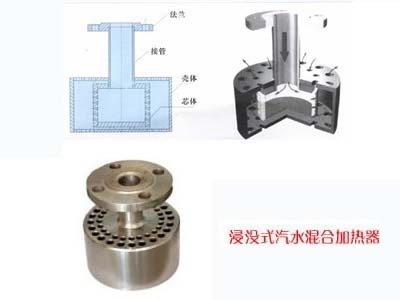

汽水混合加热器样本图

汽水混合加热器样本图

三、技术参数
项  目
QST—25
QST—32
QST—40
QST—50
QST—65
蒸汽耗量kg/h
热水 产量kg/h
蒸汽耗量kg/h
热水 产量kg/h
蒸汽耗量kg/h
热水 产量kg/h
蒸汽耗量kg/h
热水 产量kg/h
蒸汽耗量kg/h
热水 产量kg/h
蒸汽压力MPa
0.1
152
1766
245
2846
368
4275
484
5623
563
6541
0.2
210
2460
318
3724
452
5294
576
6746
672
7876
0.3
263
3099
380
4478
527
6210
659
7766
769
9062
0.4
304
3594
431
5095
589
6963
730
8630
861
10179

四、外形尺寸

型号
QST—25
QST—32
QST—40
QST—50
QST—65
汽水混合加热器尺寸
公称直径
DN25
DN32
DN40
DN50
DN65




mm
A
220
220
220
220
240
B
98
98
110
110
120
D
192
217
217
273
273
c
100
120
130
140
160
五、设计
  QST型加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。
由于加热器带动周围水的能力有一定限度,一般情况下,可考虑8立方左右设一台加热器,以使水箱中的水能均匀被加热。

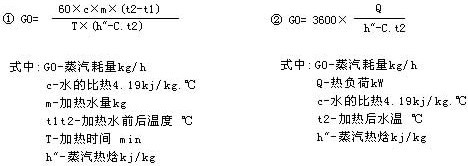

汽水混合加热器公式
六、安装与使用
  QST型加热器为法兰接口,安装简单
  1、加热器应安装在水箱中间位置,多台并联使用时,应均匀布置;
  2、加热器底部距水箱底部400mm以内;
  3、引入水箱中的蒸汽管应首先固定,不应有松动现象;
  4、蒸汽管道上须就近安装止回阀,防止发生水流倒流事故;
  5、蒸汽管道上还应装过滤器及相关阀门;
  6、视水质情况对加热器进行清洗。
