SV静态混合器 结构特点及混合原理
SV静态混合器的混合过程是靠固定在管内的混合元件进行的，由于混合元件的作用，使流体时而左旋时而右旋，不断改变流动方向，不仅将中心液流推向周边，而且将周边流体推向中心，从而造成良好的径向混合效果。与此同进，流体自身的旋转作用在相邻元件连接处的界面上亦会发生。这种完善的径向环流混合作用，使流体在管子截面上的温度梯度、速度梯度和质量梯度明显减少。SV型静态混合器内部单元是由精心设计的波纹片组装而成,它能使不同流体在三维空间内作Z字形流动，各自分散彼此种型号的静态混合器中，SV型的混合效果最好，用于乳化过程时能使液滴分散0.5-2um，用于一般的混合过程不均匀度系数a而且没有放大效应。

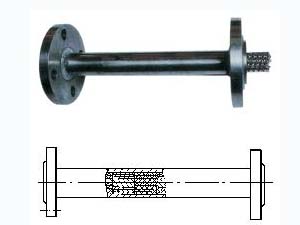

SV型静态混合器样本图
SV静态混合器常用规格
国内已经有二米直径的静态混合器投入工业应用，国外则有更大直径的静态混合器投入使用。下面给出的是部分常用列参考流量是指普通粘度液体相混合时的流量，不适用于气体和高粘度液体。
SV静态混合器的压力降计算
产品的压力降计算是以水力直径为基准,并考虑空隙率和摩擦系数的影响。
SV型的雷诺数Reε和摩擦系数f的关系表
|
|
SV-2.3型
|
SV-3.5型
|
SV-5-30型
|
|
空隙率ε
|
0.880
|
0.909
|
I
|
|
层流区
|
范围
|
Reε＜23
|
Reε＜23
|
Reε＜150
|
|
关系式
|
f=139/Reε
|
f=139/Reε
|
f=150/Reε
|
|
过渡流区
|
范围
|
23＜Reε＜150
|
23＜Reε＜150
|
-
|
|
关系式
|
f=23.1Reε-0.428
|
f=43.7Reε-0.631
|
-
|
|
流区
|
范围
|
150＜Reε＜2400
|
150＜Reε＜2400
|
Reε＞150
|
|
关系式
|
f=14.1Reε-0.329
|
f=10.7Reε-0.350
|
f=1
|
|
完全流区
|
范围
|
Reε＞2400
|
Reε＞2400
|
-
|
|
关系式
|
f=1.09
|
f=0.702
|
-
|
|
|
型号规格表
|
|
规格
|
Dg
|
dh
|
ε
|
L
|
Q
|
|
SV-2.3/20
|
20
|
2.3
|
0.880
|
500
|
0.5-1.2
|
|
SV-2.3/25
|
25
|
2.3
|
0.880
|
500
|
0.9-1.8
|
|
SV-3.5/32
|
32
|
3.5
|
0.909
|
500
|
1.4-2.8
|
|
SV-3.5/40
|
40
|
3.5
|
0.909
|
500
|
2.2-4.5
|
|
SV-3.5/50
|
50
|
3.5
|
0.909
|
500
|
3.5-7.0
|
|
SV-5/80
|
80
|
5
|
≈1
|
1000
|
9.0-18.0
|
|
SV-5/100
|
100
|
5
|
≈1
|
1000
|
14-28
|
|
SV-5-7/150
|
150
|
5-7
|
≈1
|
1000
|
30-60
|
|
SV-5-20/200
|
200
|
5-20
|
≈1
|
1000
|
56-110
|
|
SV-5-20/250
|
250
|
5-20
|
≈1
|
1000
|
88-176
|
|
SV-5-30/300
|
300
|
5-30
|
≈1
|
1000
|
125-250
|
|
SV-7-30/500
|
500
|
7-30
|
≈1
|
1000
|
353-706
|
|
SV-7-30/1000
|
1000
|
7-30
|
≈1
|
1000
|
1413-2826
|
|
SV型静态混合器 应用领域
(1)汽油 (2)柴油 (3)油品调和 (4)盐水中和 (5)酸碱中和 (6)煤气混合
SV静态混合器标记示例
