煤气静态混合器

点击: 日期:2016-09-18 10:01:02
煤气静态混合器主要用于二种或二种以上气相燃料的混合,能在很短的距离内迅速达到均匀混合的目的,消除不均匀分层现象。有利于在较短的距离内设置华氏指数,控制仪等。以提高它们对混合燃料特性监控精度的要求。

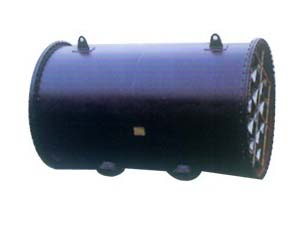

煤气静态混合器样本图
煤气静态混合器样本图

煤气静态混合器适用范围
气相重度变化:0.45~2kg/m3 ◆ 公称压力:0.05~<0.1MPa ◆ 单体允许阻力损失:≤0.6KPa

项 目 SMV型煤气静态混合器 常规管道插入相交式混合方式 旋流片式混合器
  1.阻力   小,一般为
≤0.6KPa
  大,一般为
≥1KPa
  大,一般为
1~1.5KPa
  2. 混合均匀点距离   近,(离混合点)   远,1~3DN   较远15~20DN
3~5DN
  3. 混合程度   均匀,无分层现象   不均匀,分层现象显
  均匀
  4. 混合后热值波动(以
高炉气焦炉气混合为例
  (1)≤±210KJ/m3   (2) ≥±418KJ/m3   (3) 基本同(1)
  5. 适用对象   (1) 适用于以热值指数仪
监控严的混合站
  (2) 不适合于热情指
数仪的混合站
  (3) 基本同(1)
  (1) 适用于允许阻损小的
管系
  (2) 阻损适中管系   (3) 仅适用于允许
阻损大的管系
  6. 结构与安装   结构简单,工厂组合法兰
连接,安装简单
  现场制作,交叉连接
安装焊接麻烦
  工厂制作,结构较
复杂,法兰连接

  煤气静态混合器型号
DN(mm)
ф(mm)×(mm)(筒体)
单元长e(mm)
设备总长L(mm)
建议总流量Q(m3/h)

DN(mm)
ф(mm)×(mm)(筒体)
单元长e(mm)
设备总长L(mm)
建议总流量Q(m3/h)
400
F426×8
200
1500
3600
1400
F1420×8
700
4000
88600
500
F529×8
250
1500
7000
1600
F1620×10
800
4500
115800
600
F630×8
300
2000
12000
1800
F1820×10
900
5000
165000
700
F720×8
350
2000
16600
2000
F2020×10
1000
5500
226000
800
F820×8
400
2500
21700
2200
F2220×10
1100
6000
273700
900
F920×8
450
2500
32000
2400
F2424×12
1200
6500
325700
1000
F1020×8
500
3000
40000
2600
F2624×12
1300
7000
382200
1200
F1220×8
600
3500
57000
2800
F2824×12
1400
7500
443300

  煤气静态混合器结构尺寸
  煤气静态混合器结构尺寸
  说明:1、法兰的公称压力选择PN0.1MPa、 当DN≤1600时按JB81、59尺寸。
2、选择时:只要公称直径前面加SMV, 如DN400,表示方法为SMV-400。
