汽水混合器

点击: 日期:2016-09-18 10:03:07

汽水混合器是我公司开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热交换效率高、节省能源等特点,被广泛地应用在加热生活、生产用热水及热水除氧等系统中。长期运行实践证明,该产品使用效果良好,尤其经过我公司为用户配套供应的大小头、各种阀门、仪表、水泵、温控器等后,给用户带来极大的方便,同时保障了系统的正常运行。

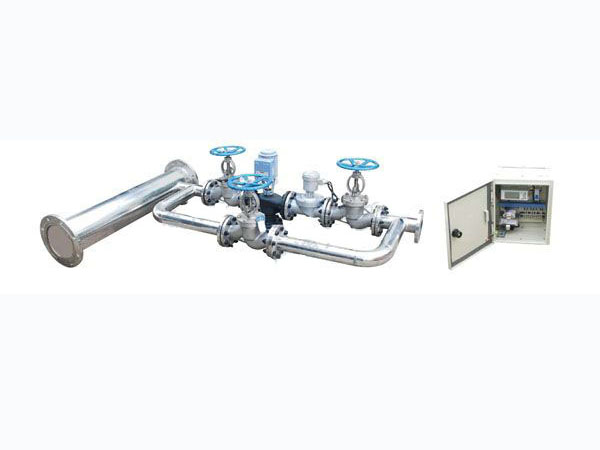

汽水混合器样本图
汽水混合器样本图



汽水混合器结构及原理该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔状的喷管时,蒸汽从喷管外侧通过管壁上许多斜向小喷头喷入水中,两者在高速流动中瞬间良好混合,以达到加热的目的。调节蒸汽侧阀门(手动调节阀或电动调节阀),就可得到所需温度的热水


汽水混合器工作特征对于不同型号规格的混合器,为了加热不同温度的热水,在额定流量D1(th)下,所需蒸汽量D0(th)可由下式计算:

QSH汽水混合器计算公式

式中: C1—水在t1温度下的比热(KJ/Kg·℃)
C2—水在t2温度下的比热(KJ/Kg·℃)
t1—进入加热器的水温(℃)
t2—加热后的水温(℃)
i0″—进入加热器在压力Pc下饱和蒸汽热焓(KJ/Kg)

表-Ⅰ及表Ⅱ分别列出开式系统和循环系统在额定进水流量及蒸汽为0.4MPa下,不同加热温度与蒸汽消耗量的关系,供用户选择加热器和复核汽源时参考。(说明:蒸汽压力0.4MPa不一定是加热器运行的工况条件)。



开式系统蒸汽消耗量表 (饱和蒸汽压力为0.4MPa)

QS
4
6
8
10
12
16
20
24
32
40
48
额定进水流量D1
1.2
2.5
4.5
7.0
10
16
25
35
60
105
165









20
0.039
0.081
0.146
0.228
0.325
0.520
0.813
1.138
1.951
3.145
5.366
40
0.081
0.188
0.303
0.471
0.672
1.076
1.681
2.353
4.034
7.057
11.092
60
0.125
0.261
0.459
0.730
1.043
1.669
2.609
3.652
6.261
10.952
17.217
80
0.173
0.360
0.649
1.009
1.441
2.306
3.603
5.045
8.649
15.135
23.784


循环系统蒸汽消耗量表(饱和蒸汽压力为0.4MPa)

QS
4
6
8
10
12
16
20
24
32
40
48
额定进水流量D1
1.2
2.5
4.5
7.0
10
16
25
35
60
105
165
加热
温度
差℃
70-95
0.054
0.112
0.201
0.312
0.446
0.714
1.116
1.562
2.678
4.687
7.366
70-110
0.088
0.183
0.330
0.514
0.734
1.174
1.830
2.569
4.404
7.706
12.110
70-130
0.137
0.286
0.454
0.800
1.143
1.829
2.857
4.000
6.857
12.000
18.857

  外形尺寸

型 号
QS
QS
QS
QS
QS
QS
QS
QS
QS
QS
QS
QS
-4
-6
-8
-10
-12
-16
-20
-24
-32
-40
-48
-64



A
105
130
220
450
B
105
130
170
300
L
240
360
660
1200





Dg
32
50
100
200
D1
110
145
210
355
D
145
180
245
405
n×ф
4×18
4×18
8×18
12×22





Dg
40
65
125
250
D1
110
145
210
355
D
145
180
245
405
n×ф
4×18
4×18
8×18
12×22

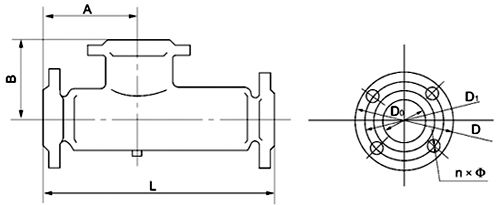

汽水混合器尺寸图
    使用示例
本混合器既可用于生活用热水(图二),预热除氧器的进水(图三),更可用于热水采暖系统。出水温度可采用自动控制,也可用手动控制,只需调节蒸汽侧阀门开启即可。
在高温热水采暖系统中,混合器应装在水泵出水侧,在低温热水(出水温度≤95℃)采暖系统中,混合器也可装在水泵进水侧。当动力源为蒸汽喷射泵时,本混合器只能安装在喷射泵的出水侧

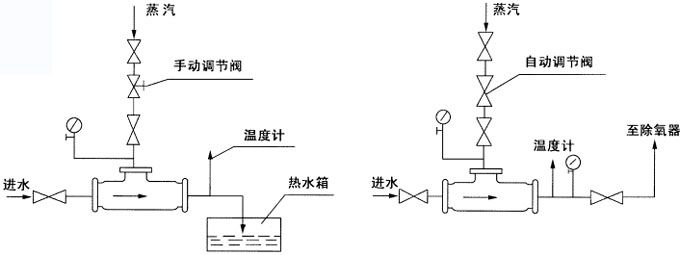

  汽水混合器使用示意图

    安装说明
  (一)本设备的使用条件:
1、安装运行条件:进入混合器的蒸汽压力:P0
QS-4~QSH-24 P0≤1.6MPa
QS-32~QSH-48 P0≤1.0MPa
2、良好运行条件
QS-8XD~QS-24 P1+0.05≤P0≤0.6MPa
QS-32XD~QS-48 P1+0.05≤P0≤0.35MPa
示中:P0——蒸汽工作压力(MPa)
P1——进水压力(MPa)
  对于QS-32~QS-48产品在循环系统中,如果进水压力较高(不能满足P1+0.05≤P0条件时),混合器应装设在水泵的吸水侧,采用热水循环泵,使之良好运行。
3、QS-32~QS-48,一般应在地面上设支架或支墩,其负载按500kg考虑,QSH-4~QS-24,一般装在插墙支架或其它金属支架上。
4、混合器系统中所用的阀门、安装的位置可参照图四及图五。
5、启停:
a.在开式系统中,先开水侧阀门,后开蒸汽阀门;停止运动时,先关蒸汽侧阀门再关水侧阀门。
b.在循环系统中,一般水的管路阀门是常开的,开启,停水泵。因此投入使用时,先启动水泵,后开蒸汽阀门;停止时,先关蒸汽阀门,后停水泵。
6、对于经常停电的热水采暖系统,应在蒸汽管路上设置高温电磁阀,当有电时,电磁阀处于常开位置;当停电时,电磁阀处于关闭位置,自动截断汽源,保障系统安人一。
7、为了防止进入蒸汽管,蒸汽管靠近混合器处应装设止回阀。
8、水的压力损失:本混合器设在循环水泵出口侧,未加入蒸汽时,其压力损失为50KPa;当装在水泵入口侧,未加入蒸汽时,其压力损失0.15MPa左右。在加入温差△t≥20℃的蒸汽后,其压力损失为零。
9、采用过热蒸作热源时,为降低噪声,可采取逐级加热(分段加热)的方式或蒸汽减温等办法。
10、开始投入运行中,有轻微的水击现象,但很快即可自行消失。
11、在开式系统中,进水压力P1应≥1.0kg/cm2表压。当热源采用过热蒸汽时,应分段加热。
(二)应用范围:
1、用于热水采暖系统中,作加热设备,代替原面式(间接)换热器。
2、用于浴室加热热水,送入水箱,代替热水箱中原高噪声、强振动的蒸汽直接加热方式(花管)。
3、用于除氧器预热软水(热力除氧)
(三)安装方式:
本设备采用水平或垂直安装均可,见图四及图五。对于QS-32~QS-48加热器,不宜垂直安装。

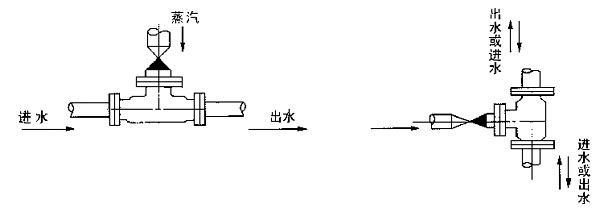

  汽水混合器安装示意图
  (四)在以电动泵为循环动力的热水采暖系统中,本加热器安装在水泵进水侧的条件:
1、加热器出口水温必须低于水泵入口压力下沸腾的水温,即不能使水泵入口之水汽化;
2、必须低于水泵本身允许的工作温度。
