SX静态混合器

点击: 日期:2016-09-18 10:07:38

SX静态混合器特性
SX静态混合器的内部单元由互相交叉的横条组成,横条与管壳的轴线成45度。SX型的混合效果介于SV型和SK型之间,分化过程时能使液滴分散到2-5um,用于一般的混合过程不均匀度系数a X x-2≤1%放大效应不大。单元由交叉的横条按一定规律构成许多X型单元,技术特性:混合不均匀度数为s X≤1~5%。适用于粘度≤104厘泊的中高粘度液—液反应、混合、吸收过程或生产高聚物流体的混合、反应过程,处理量较大时使用效果更佳。

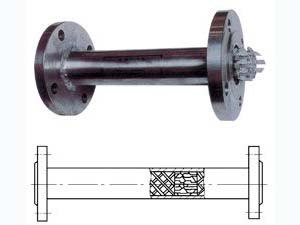

SX静态混合器样本图
SX静态混合器样本图




SX静态混合器规格
标准的SK静态混合器其水力直径是混合器直径的1/4,规格的表示方法与SV型相同,即分隔前的数字表示水力直的数字表示公称直径。下面给出的是部分常用规格,表中所列参考流量是指普通粘度液体相混合时的流量,不适用于气体。对气体、高粘度液体和气/液体系需要另经专门的设计计算。

SX静态混合器的压力降计算
SX静态混合器压力降计算是以水力直径为基准,并考虑空隙率的摩擦系数的影响

SX静态混合器的压力降计算

SX静态混合器的雷诺数Reε和摩擦系数f的关系



SX型
层流区
范围
Reε<23
关系式
f=285/Reε
过渡流区
范围
13<Reε<70
关系式
f=74.7Reε-0.478
湍流区
范围
70<Reε<2000
关系式
f=22.3Reε-0.194
完全湍流区
范围
Reε>2000
关系式
f=5.11
  空隙率ε的取值为:Dg≤200时,ε=0.825;Dg>200时,ε=1。

  SX静态混合器型号

规格
Dg
dh
L
Q
SX-12.5/50
50
12.5
500
3.5-7.0
SX-16.25/65
65
16.25
1000
6-12
SX-20/80
80
20
1000
9-18
SX-25/100
100
25
1000
14-28
SX-31.25/125
125
31.25
1000
22-44
SX-37.5-150
150
37.5
1000
30-60
SX-50/200
200
50
1000
56-110
SX-62.5/250
250
62.5
1000
88-176
SX-75/300
300
75
1000
125-250
SX-87.5/350
350
87.5
1000
173-346
SX-100/400
400
100
1000
226-452
SX-125/500
500
125
1000
353-706


SX静态混合器结构示意图
SX静态混合器结构示意图



SX静态混合器应用领域:高聚物混合、轻质酮苯脱蜡油、纸桨氯化漂白 、原油注碱流程
