SMV静态混合器
SMV静态混合器结构特点:SMV型混合单元是由一定规格的波纹板组装而成的圆柱体，相邻两组单元方位错位90度安装。
技术性能:正常流率的80%-110%时能充分混合，最高分散程度1～2μm，液-液相、气-气相混合不均匀度系数δ√X ≤1～5％，正常流率下压力降△P≤0.05MPa。
适用于粘度≤102mPa.S的液—液，液—气，液—固，气—气的混合、乳化、中和、吸收、萃取、反应和强化传热等过程。其中混合单元水力直径dh≤3.5适用于清洁介质，水力直径dh≥5可用于伴有少量杂质的非粘性质。
典型应用:汽油、柴油、油品调和、盐水中和、酸喊中和、煤气及各种气体混合。

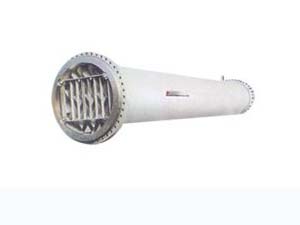

SMV静态混合器样本图
|
规格型号 |
公称直径DN(mm) |
水力直径dh(mm) |
处理量Q(m3/h) |
|
SMV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
|
SMV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
|
SMV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
|
SMV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
|
SMV-3.5/50 |
50 |
3.5 |
3.5-7 |
|
SMV-3.5/65 |
65 |
3.5 |
5-12 |
|
SMV-5/80 |
80 |
5 |
9-18 |
|
SMV-5/100 |
100 |
5 |
14-28 |
|
SMV-5～7/125 |
125 |
5-7 |
24-34 |
|
SMV-5～7/150 |
150 |
5-7 |
30-60 |
|
SMV-5～20/200 |
200 |
5-20 |
56-110 |
|
SMV-5～20/250 |
250 |
5-20 |
88-176 |
|
SMV-5～30/300 |
300 |
5-30 |
125-250 |
|
SMV-7～30/350 |
350 |
7-30 |
173-346 |
|
SMV-7～30/400 |
400 |
7-30 |
226-452 |
|
SMV-7～30/450 |
450 |
7-30 |
286-572 |
|
SMV-7～30/500 |
500 |
7-30 |
353-706 |
|
SMV-7～30/600 |
600 |
7-30 |
505-1010 |
|
SMV-7～30/1000 |
1000 |
7-30 |
1413-2826 |
|
SMV-15～30/1200 |
1200 |
15-30 |
1630-3260 |
根据不同的工艺要求及物料的化学性能来选择相应的材料制造，我公司工艺工程师为您提供合理的选材方案。
1、金属材料：碳钢20#、各种不锈钢材料、钛材（TA2）、哈氏合金等。
2、非金属材料：聚丙烯、聚氯乙烯、聚四氟乙烯、玻璃钢。
3、衬里材料：碳钢/不锈钢内衬聚四氟乙烯、聚丙烯、聚氯乙烯、橡胶、搪瓷（衬玻璃）。
